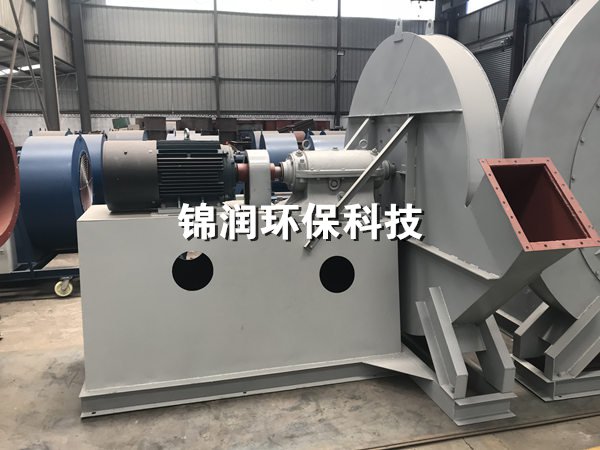

GY9-35锅炉鼓引风机

GY9-35锅炉鼓引风机

  • 一、 概 述 Y9-35 型锅炉离心引风机是为适应燃用各种煤质并配有消 烟除尘装置的工业锅炉配套设计的。Y9-35 型单吸入锅炉引风机, 适用于 2~240 t/h 蒸气锅炉的通、引风机系统。引风机
  • 咨询热线:132 8700 8277
  • 产品详情



 一、 概  述
Y9-35 型锅炉离心引风机是为适应燃用各种煤质并配有消 烟除尘装置的工业锅炉配套设计的。Y9-35 型单吸入锅炉引风机, 适用于 2~240 t/h 蒸气锅炉的通、引风机系统。引风机的基本型号为“Y9-35”。凡进气条件相当,性能又适应的可选用。*高温度不得超过 250℃,要引风机前必须加装效率不低于 85%的除尘装置,降低进入风机的烟气含尘量, 以提高风机寿命。


二、形  式
1)单吸入通、引风机的补充型号为“11”或“12”,其中**位数字 1 单吸入,第二为数字为设 计顺序号。通、引风机的性能参数参看性能表。

2)  传动方式均用联轴器与电动机联接传动,单吸风机为 D 式。

3) 从电动机方向视叶轮之;回转方向,顺时针者为顺转通风机,逆时针者为逆转通风机,进、 出风口的位置如外形尺寸图所示(图中为顺转通风机逆转者图形与其成对称形)。风机的完整表示方 法举例如下: Y9-35-11No10D 右 900。

4)风机的出口位置以风机机壳的出风口角度表示,“顺”“逆”均可制成 00、150、300、450、600、 750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、270017 种角度。
三、结  构
1)叶轮由向前弯曲之叶片、锥形前盘和后盘(或中盘)焊接而成,并铆接在轴盘上,引风机因 磨损较大故叶片较厚。且在后盘(或中盘)上叶片的根部焊接有补强部分,以延长使用时间。

2)传动部分的主轴由优质钢制成,单吸入通、引风机均可采用滚动轴承,轴承上装有油位指示器,引风机并有冷却水装置。

3)进风口做出收敛流线形的整体结构,用螺栓固定在机壳入口侧。

4)机壳是由钢板焊接的蜗形体,引风机的蜗形板上有一层薄的衬板,以便磨损后更换。单吸入 通、引风机在进口处装有八个花瓣式流量调节器,轴向安装在进风口前面。由于采用了外部传动的结构,转动灵活方便。调节范围由 0ο(全开)  到 90ο(全闭)。调节门的扳把位置,从进风口方向看, 在右侧。对于“右”旋风机,扳把由下往上推是由全闭到全开方向;对于“顺”旋风机,扳把由上 往下拉是由全闭到全开方向。 为了使调节门各部位正常工作,必须很好地润滑。润滑脂采用二硫化钼高温(260οC)润滑脂,高 温运转时能保证润滑作用。

5)传动组由主轴、轴承箱、带轮等组成。主轴由优质钢制成,采用球轴承,水冷整体轴承箱。 因此,需加装输水管,耗水量因环境温度的不同而异,一般按 0.5~1m3/h 考虑。轴承箱上装有油位 指示器。润滑油采用全损耗系统用油 L-AN46,加入油量按油位标志的要求。 四、性能及选用 1)设计单位根据所选用之流量和全压在选择曲线图中确定选用通风机的机号。 2)具体性能及配用电动机须按性能选用件表选用。 3)性能表中,引风机 Y9-35 型性能按气体温度 t=200℃,大气压 Pa=101300pa,气体密度ρ= 0.745kg/m3 时烟气介质计算。
五、性能参数表

机号№ 转速 (r/min) 全压 (Pa) 流量 (m3/h) 效率 (%) 轴功率 (KW) 电动机
型号 功率(KW)
8D 960 921 5810 63 2.36 Y132M1-6 4
961 7270 66 2.94
1000 8720 67.5 3.59 Y160M-6 7.5
1010 10180 68 4.2
1020 11630 67.5 4.88
1020 13080 67 5.53
1000 14540 64 6.31 Y160L-6 11
961 16000 61 7
8D 730 539 4430 63 1.05 Y160M1-8 4
558 5540 66 1.33
578 6650 67.5 1.58
588 7760 68 1.865
588 8870 67.5 2.145
588 9980 67 2.43
578 11090 64 2.78
