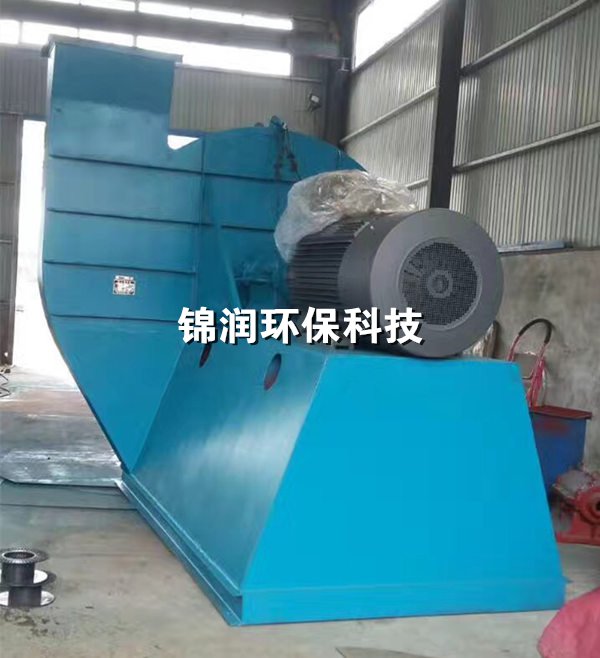

9-28高压离心风机

9-28高压离心风机

  • 风机的用途 9-28型高压离心通风机,一般用于锻冶炉及高压强制通风,亦广泛用于输送物料,可适用于输送空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。输送介质
  • 咨询热线:132 8700 8277
  • 产品详情



风机的用途 9-28型高压离心通风机,一般用于锻冶炉及高压强制通风,亦广泛用于输送物料,可适用于输送空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。输送介质温度一般不超过50℃,*高不超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m3。该风机还可用作水泥窑外分解工艺(机号16以上),钢治炼等特殊场合使用的高温风机(改用耐热,高强度材料)。 ☆风机的型式 1、本风机均为单吸入,通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16,共13个机号。 2、风机通常制成右旋和左旋两种型式。 3、风机的出口位置以机壳的出口角度表示,“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。 ☆风机的结构 风机主要由叶轮、机壳、进风口、支架等组成。 (1)叶轮:9-28型风机为16片叶片,属前弯型。叶轮扩压器外缘*高圆周线速度不得超过140m/s,叶轮成形后,经静、动平衡校正,故运转平稳。 (2)机壳:用普通钢板焊接成蜗形壳整体。 (3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。 (4)传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承,用润滑脂润滑。 规格 机号 转速 配用电机 流量 全压
机号 转速  配用电机  流量  全压
(No)  (r/min)  (Kw-P)  (m3/h)  (Pa)
4A 4 2900 2473-2748 3884-3835
5.5 3022-3572 3776-3629
7.5 3847-4122 3540-3452
4.5A 7.5 2900 3521-4303 4623-4776
11 4695-5868 4698-4374
5A 15 2900 4830-6440 6071-5796
18.5 6977-8050 5678-5394
5.6A 22 2900 6786-7540 7620-7522
30 8294-9048 7394-7277
37 9802-11309 7120-6767
6.3A 45 2900 9662-10725 9610-9523
55 11809-13956 9356-9003
75 15029-16103 8787-8571
71.D 75 2900 13829-16903 12249-11886
110 18439-23049 11690-10886
8D 132 29, 00 19783-21981 15554-15358
160 24180-26378 15093-14848
200 28576-32972 14524-13818
18.5 1450 9892-10991 3884-3835
22 12090-14288 3776-3629
30 15387-16486 3540-3452
9D 30 1450 14084-15649 4923-4854
37 17214-18779 4776-4698
45 20344-23473 4599-4374
10D 55 1450 19320-23613 6071-5894
75 25759-32199 5796-5394
11.2D 55 1450 27143-33174 7620-7394
75 36790-48238 7277-6767
11.2D 30 960 17970-21964 3344-3246
37 23960-29950 3119-2972
12.5D 160 1450 37734-46119 9498-9209
250 50311-62889 9062-8434
45 960 24982-27758 4157-4109
55 27758-30534 4109-4040
75 33310-41637 3972-3697
14D 250 1450 53013-88355 11906-10582
75 35098-38998 5217-5158
90 960 38998-42898 5158-5002
110 46798-58497 4982-4639
16D 550 1450 79133-96713 15554-15093
800 105511-131888 14848-13818
160 960 52392-64034 6816-6620
250 69855-87319 6502-6061
