9-04 9-06高压离心风机

9-04 9-06高压离心风机

  • 1、用途 为适应我国电力设备发展的需要,我们开发了9-04、9-06系列高压小流量离心鼓风机,并成功地应用在新北热电厂及盘锦油田。该鼓风机适用于电站、石油、环保、养殖、冶金、炼
  • 咨询热线:132 8700 8277
  • 产品详情



 1、用途
为适应我国电力设备发展的需要,我们开发了9-04、9-06系列高压小流量离心鼓风机,并成功地应用在新北热电厂及盘锦油田。该鼓风机适用于电站、石油、环保、养殖、冶金、炼铁、化工系统。介质温度一般不超过50℃(*高不超过80℃),介质中所含尘土及硬质颗粒物不大于150mg/m3。
2、形式
该鼓风机为单吸入式,9-04有№6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11个机号;9-06有№6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7个机号。
通风机可制成右旋和左旋两种形式,从电动机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示;逆时针旋转者称左旋风机,以“左”表示。
风机的出口位置以机壳的出口角度表示。“左”“右”均可制成0度、90度、180度共三种角度。
风机传动方式为C式和D式两种。
3、结构特点
该鼓风机主要由叶轮、机壳、进风口、底座、传动组组成。
1)叶轮:9-04型风机长短叶片共40片;9-06型风机长短叶片共36片。均属前向弯曲叶型。叶轮成型后经静、动平衡校正,故运转平稳。
2)机壳:用普通钢板焊接成蜗形壳整体。
3)进风口:做成收敛式流线型的整体结构,用螺栓固定于前盖板组上。
4)传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱为整体结构,采用滚动轴承,用轴承润滑脂润滑。两侧盖处装有可拆密封圈。
 4、性能与选择

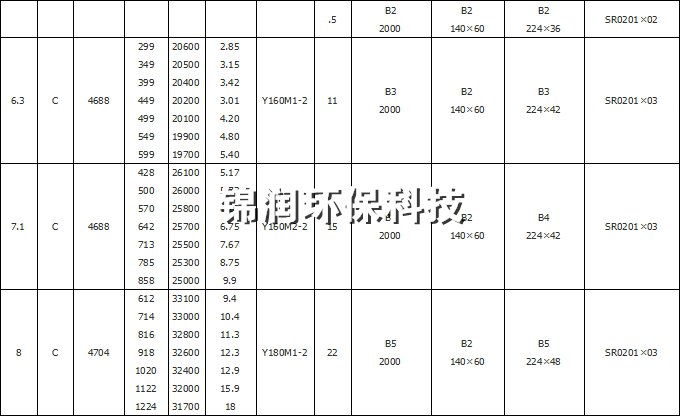

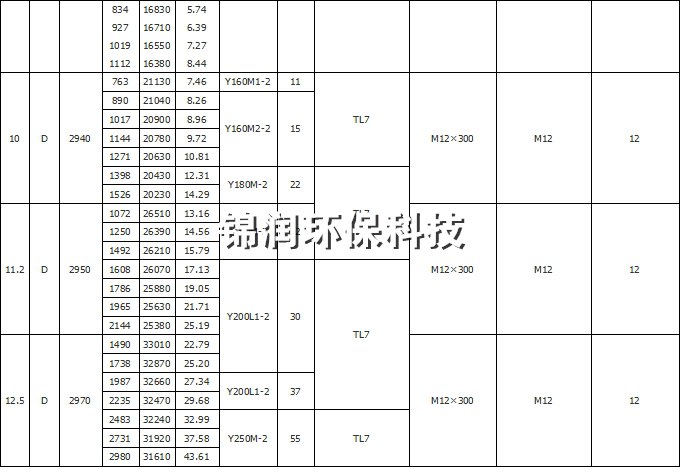

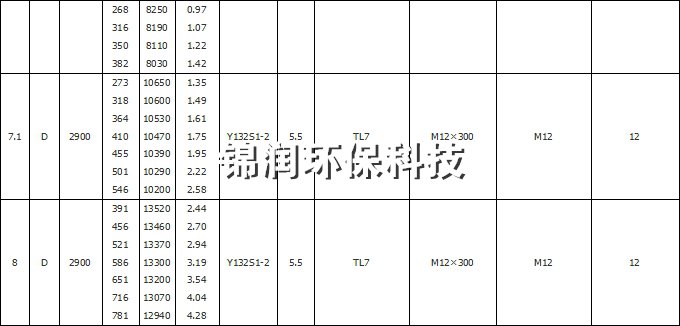

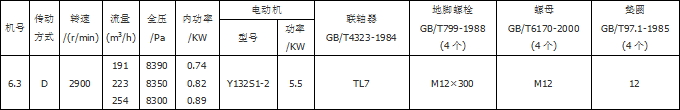

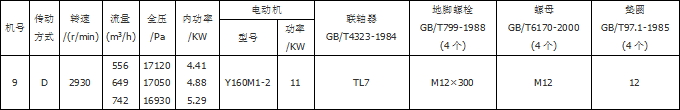

9-04系列离心鼓风机性能与选用表




9-04系列离心鼓风机性能与选用表
